精密空調簡介及安裝注意事項

　　一、精密空調簡介

　　精密空調，是指能夠充分滿足機房環境條件要求的機房專用精密空調機，機房專用空調設備制冷系統形式很多，機房專用空調機組制冷系統主要冷卻形式有風冷式、水冷或乙二醇水冷式、冷凍水式、雙冷源系統等。

　　機房精密空調機廣泛適用于計算機機房、程控交換機機房、衛星移動通訊站、大型醫療設備室、實驗室、測試室、精密電子儀器生產車間等高精密環境，這樣的環境對空氣的溫度、濕度、潔凈度、氣流分布等各項指標有很高的要求，必須由每年365天、每天24 小時安全可靠運行的專用機房精密空調設備來保障

　　二、機房專用空調與普通舒適空調的區別

　　計算機機房對溫度、濕度及潔凈度均有較嚴格的要求，因此，計算機機房專用空調在設計上與傳統的舒適性空調有著很大區別，表現在以下5個方面：

　　1、傳統的舒適性空調主要是針對于人員設計，送風量小，送風焓差大，降溫和除濕同時進行；而機房?jì)蕊@熱量占全部熱量的90%以上，它包括設備本身發熱、照明發熱量、通過墻壁、天花、窗戶、地板的導熱量，以及陽光輻射熱，通過縫隙的滲透風和新風熱量等。這些發熱量產生的濕量很小，因此采用舒適性空調勢必造成機房?jì)认鄬穸冗^(guò)低，而使設備內部電路元器件表面積累靜電，產生放電從而損壞設備、干擾數據傳輸和存儲。同時，由于制冷量的（40%——60%）消耗在除濕上，使得實際冷卻設備的冷量減少很多，大大增加了能量的消耗。機房專用空調在設計上采用嚴格控制蒸發器內蒸發壓力，增大送風量使蒸發器表面溫度高于空氣露點溫度而不除濕，產生的冷量全部用來降溫，提高了工作效率，降低了濕量損失（送風量大，送風焓差減?。?。

　　2．舒適性空調風量小，風速低，只能在送風方向局部氣流循環，不能在機房形成整體的氣流循環，機房冷卻不均勻，使得機房?jì)却嬖趨^域溫差，送風方向區域溫度低，其他區域溫度高，發熱設備因擺放位置不同而產生局部熱量積累，導致設備過熱損壞。而機房專用空調送風量大，機房換氣次數高（通常在30——60次/小時），整個機房?jì)饶苄纬烧w的氣流循環，使機房?jì)鹊乃性O備均能平均得到冷卻。

　　3．傳統的舒適性空調，由于送風量小，換氣次數少，機房?jì)瓤諝獠荒鼙ＷC有足夠高的流速將塵埃帶回到過濾器上，而在機房設備內部產生沉積，對設備本身產生不良影響。且一般舒適性空調機組的過濾性能較差，不能滿足計算機的凈化要求。采用機房專用空調送風量大，空氣循環好，同時因具有專用的空氣過濾器，能及時高效的濾掉空氣中的塵挨，保持機房的潔凈度。

　　4．因大多數機房?jì)鹊碾娮釉O備均是連續運行的，工作時間長，因此要求機房專用空調在設計上可大負荷常年連續運轉，并要保持極高的可靠性。舒適性空調較難滿足要求，尤其是在冬季，計算機機房因其密封性好而發熱設備又多，仍需空調機組正常制冷工作，此時，一般舒適性空調由于室外冷凝壓力過低已很難正常工作，機房專用空調通過可控的室外冷凝器，仍能正常保證制冷循環工作。

　　5．機房專用空調一般還配備了專用加濕系統，高效率的除濕系統及電加熱補償系統，通過微處理器，根據各傳感器返饋回來的數據能夠精確的控制機房?jì)鹊臏囟群蜐穸?，而舒適性空調一般不配備加濕系統，只能控制溫度且精度較低，濕度則較難控制，不能滿足機房設備的需要。

　　三、機房精密空調特點

　　1、顯熱量大

　　機房?jì)劝惭b的主機及外設、服務器、交換機、光端機等計算機設備以及動力保障設備，如UPS電源，均會(huì )以傳熱、對流、輻射的方式向機房?jì)壬l(fā)熱量，這些熱量?jì)H造成機房?jì)葴囟鹊纳?，屬于顯熱。一個服務器機柜散熱量在每小時幾千瓦到十幾千瓦，如果是安裝刀片式服務器，散熱量會(huì )高一些。大中型計算機房設備散熱量在400W/m2左右，裝機密度較高的數據中心可能會(huì )到600W/m2以上。機房?jì)蕊@熱比可高達95%。

　　2、潛熱量小

　　不改變機房?jì)鹊臏囟?，而只改變機房?jì)瓤諝夂瑵窳?，這部分熱量稱為潛熱。機房?jì)葲](méi)有散濕設備，潛熱主要來自工作人員及室外空氣，而大中型計算機機房一般采用人機分離的管理模式，機房圍護結構密封較好，新風一般也是經過溫濕度預處理后進人機房，所以機房潛熱量較小。

　　3、風量大、焓差小

　　設備的熱量是通過傳導、輻射的方式傳遞到機房?jì)?，設備密集的區域發熱量集中，為使機房?jì)雀鲄^域溫濕度均勻，而且控制在允許的基數及波動范圍內，就需要有較大的風量將余熱量帶走。另外，機房?jì)葷摕崃枯^少，一般不需要除濕，空氣經過空調機蒸發器時不需要降至零點溫度以下，所以送風溫差及焓差要求較小，為將機房?jì)扔酂釒ё?，就需要較大送風量。

　　不間斷運行、常年制冷機房?jì)仍O備散熱屬于穩態熱源，全年不間斷運行，這就需要有一套不間斷的空調保障系統，在空調設備的電源供給方面也有較高的要求，不僅需要有雙路市電互投，而且對于保障重要計算機設備的空調系統還應有發電機組做后備電源。長期穩態熱源造成即便在冬季機房?jì)纫残枰评?，尤其是在南方地區，更為突出。在北方地區，如果冬季仍需制冷，在選擇空調機組時，需要考慮機組的冷凝壓力和其他相關問題，另外可增加室外冷空氣進風比例，以達到節能的目的。 送回風方式較多 空調房間的送風方式取決于房間內熱量的發源及分布特點，針對機房?jì)仍O備密集式排列，線纜、橋架較多以及走線方式等特點，空調的送風方式分為下送上回、上送上回、上送側回、側送側回。

　　4、靜壓箱送風

　　機房?jì)瓤照{送回風通常不采用管道，而是利用高架地板下部或天花板上部的空間作為靜壓箱送回風，靜壓箱內形成的穩壓層可使送風均勻，使空間內各點靜壓相等。

　　5、潔凈度要求高 電子計算機機房有嚴格的空氣潔凈度要求?？諝庵械膲m埃、腐蝕性氣體等會(huì )嚴重損壞電子元器件的壽命，引起接觸不良和短路等，因此要求機房專用空調能按相關標準對流通空氣進行除塵、過濾。另外，要向機房?jì)妊a充新風，保持機房?jì)鹊恼龎?。根據《電子計算機機房設計規范》規定，主機房?jì)鹊目諝夂瑝m濃度，在靜態條件下測試，每升空氣中大于或等于0.5m的塵粒數，應小于18000粒。主機房與其他房間、走廊間壓差不應小于4.9Pa，與室外靜壓差不應小于9.8Pa。

　　四、精密空調選擇原則

　　1、計算機房設備的功率及發熱量，根據機房?jì)仍O備的發熱量、機房面積、機房條件(包括層高、密封、裝修、室外機安裝位置等)、當地氣候條件等估算出機房空調機的總制冷量、總風量、加濕量等參數得出設備容量，必要時可以考慮一定的設備備份。

　　2、空調冷卻方式有風冷型、水冷型、雙冷源等，如果大樓內部可以提供冷卻水，水冷型方式還是不錯的選擇的。但是很多大樓不提供冷卻水，所以只能做風冷型。最終還是要根據整個建筑物的整體結構選用合適的空調冷卻方式。

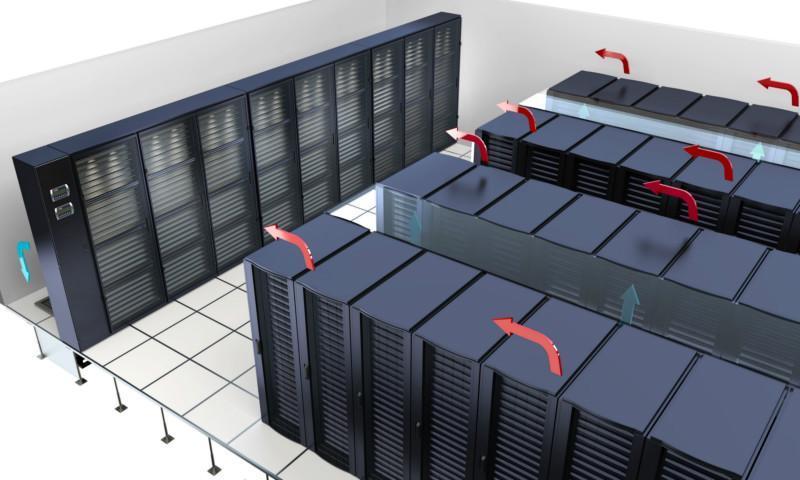

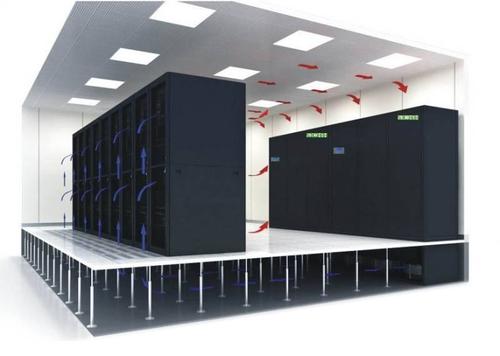

　　3、機房專用精密空調機送風形式多為上送下回和下送上回式。下送上回式的冷風是通過保持正壓的活動地板下的靜壓風庫送入計算機設備和機房的，并且可以給發熱量大的設備單獨送風，一般機房多采用這種送風形式；上送下回式就是把空調機調整了溫度和濕度的空氣，經過吊頂送進計算機柜。而后再通過活動地板下返回空調機下部回風口。這種送風形式適用于計算機柜本身散熱方式是從機柜頂部送風，機柜下部或側下部排風的計算機系統，實驗室常見。送風形式的選擇需要具體情況具體分析，比如有些機房層高不高，導致靜電地板離地小于300mm，這種情況就不適合下送上回式了。

　　五、安裝要注意事項

　　1、精密空調空調機的電源為3/N-380/220V50Hz，采用三相四線制供電，要求電壓穩定，其偏差值不得超過額定的±10%。

　　2、在電源進線上要裝配一只自動空氣開關。

　　3、進線要用銅芯導線和電纜線。

　　4、設備專管供水、水壓不低于0.1MPa。

　　5、用戶要自配電源總開關及熔斷絲，恒溫恒濕空調機要有可靠接地，地線要用多股銅線，并經常檢查，以確保人身安全。

　　6、機組出風口有導風板，用戶可自由調節風向，使房間溫濕度均勻。

　　7、熱氣管道垂直高度超越20m時，應于熱氣管的垂直管的低處安裝油分離器，并也需安裝U型存油彎。 冷凝器出、入口水平處，必須加裝向上的∩型反向彎，高度為190mm，防止停機時致冷劑倒流。優先選用專用方向彎配件。

　　8、為避免發生再冷凝的情況，應在機組的熱氣管出口處及存油彎的排液管上安裝單向閥。

　　9、水平走向的熱氣管道應向冷凝器方向傾斜，以減少油液與已冷凝的制冷劑于壓縮機停止運行時回流至壓縮機。

　　10、管道應使用管道夾固定于墻面或地面，管道夾之間的距離應維持于0.5m-2m之間。為避免管道因震動，產生磨擦導致管道受損發生泄漏，管道夾應采用橡膠作減震處理。

　　11、如管道需穿越墻體，管道表面需加上絕緣保護層，以防管道受腐蝕及損害。
